Potansiyometre nedir?

Bu yazımızda potansiyometre nedir, potansiyometre nasıl bağlanır, potansiyometre bacaklarının görevleri nelerdir, potansiyometre arduino’ya nasıl bağlanır sorularına cevap vermeye çalıştık. Umarım faydalı olur.

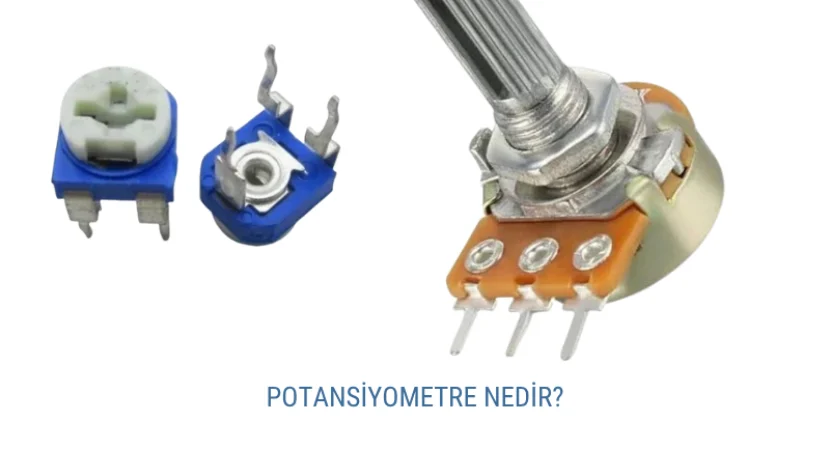

Potansiyometre Nedir?

Potansiyometre 3 bacaklı, ayarlı bir dirençtir. Direnç değeri, üzerindeki vida çevrilerek azaltılır ya da artılır.

Potansiyometrenin 1. ve 3. bacakları arasındaki voltaj 2 numaralı bacak(ortadaki) tarafından kontrol edilir.
Eğer potansiyometreyi sadece ayarlı direnç olarak kullanmak isterseniz sadece 2 bacağı kullanmanız yeterlidir. Bu bacaklar 1. ve 2. bacak olabileceği gibi, 2. ve 3. bacaklar da olabilir.

Yukarıda potansiyometrenin iç yapısı görebilirsiniz. Bu görseli inceleyerek, potansiyometrenin çalışması daha anlayacağınıza eminim.

Potansiyometre Arduino’ya Nasıl Bağlanır?

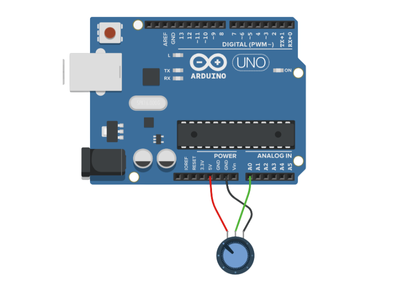

1. Arduino’nun A0(analog pin) bacağından potansiyometrenin orta bacağına bağlantı yapalım.(Yeşil kablo)
2. Potansiyometrenin diğer bacaklarından birisini, Arduino’nun 5 volt girişine, diğerini de GND girişine bağlayın. (Siyah ve Kırmızı kablo)
3. Aşağıda verilen, A0 pinine gelen değeri okuyup, seri port ekranına yazan kodu Ardunio’ya yükleyin.
4. Daha sonra seri port ekranını açın.
5. Potansiyometrenin ayarlarını değiştirdiğinizde, seri port ekranında 0-1023 arasında değerler göreceksiniz.

Örnek Kod

void setup() {
  Serial.begin(9600);
}

void loop() {
  int potDegeri= analogRead(A0);
  Serial.println(potDegeri);
  delay(50);
}

void setup() {
  Serial.begin(9600);
}

void loop() {
  int potDegeri= analogRead(A0);
  Serial.println(potDegeri);
  delay(50);
}

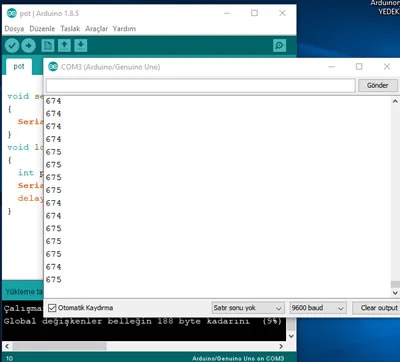

Seri Portta Okunan Değerler
