Bu yazımızda elektronik uygulamalarımızda sıkça kullandığımız ledleri ele alacağız. Led nedir, Led’in çalışma prensibi, özellikleri, led bacakları bağlantısı, led anot katot ve led direnç hesaplama konularını bu yazının sonunda kavramış olacaksınız.

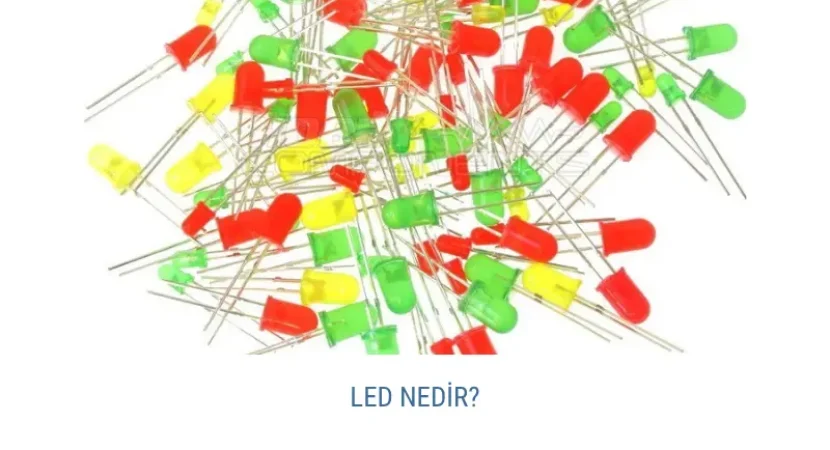

Ledler ışık yayarlar. Elektrik enerjisini ışığa dönüştürürler. İngilizce “Light Emitting Diode” kelimelerinin baş harflerinden LED ismini alır. Mavi, kırmızı, beyaz, sarı, yeşil vb. renkleri mevcuttur. Elektronikle uğraşmaya başladığınızda LED’ler çok kullandığınız devre elemanlarından birisi olacaktır. Ucuzdur ve kullanımı kolaydır.
Özellikleri Nelerdir?
- Düşük güç gereksinimi : Düşük gerilimde, pil ve güç kaynağı ile çalıştırılabilir.
- Yüksek verimlilik: Diğer ışık kaynaklarına göre daha az ısı dönüşümü sayesinde, çok verimlidir.
- Uzun ömür: Standart şartlar sağlandığında LED uzun ömürlüdür.
Nerelerde Kullanılır?
- Gösterge Işıkları
- LCD Panel Aydınlatması
- Fiber Optik Veri İletimi
- Uzaktan Kumanda
- Reklam panoları

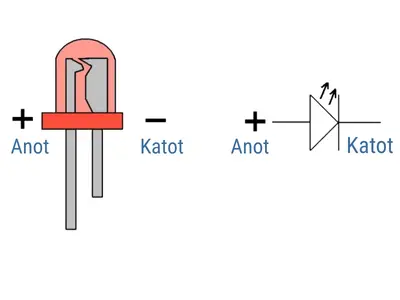

Diyot, yalnızca bir yönde akım geçmesine izin veren iki bacaklı yarı-iletken bir devre elemanıdır. LED bacaklarından uzun olan Anot(+), kısa olan Katot(-) ucudur.
LED‘ler de diyot olduğu için, ters bağlandığında çalışmaz. Yani Artı(+) uca 5v, Eksi(-) uca GND bağlantısı yapılması gerekir.
Ayrıca ledleri kullanırken 200 – 300 ohm civarında direnç ile bağlamak gerekir. Aksi halde LED bozulabilir.
LED Bağlantısı Nasıl Yapılır?

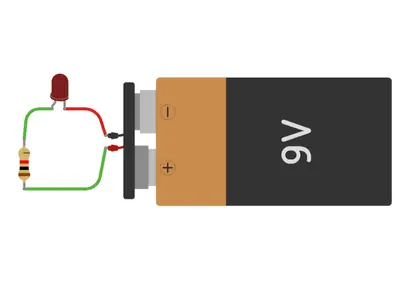

Yeşil kablo, pilin Artı(+) ucundan 200-300 Ohm’luk bir dirence, direncin diğer bacağından ise LED’in uzun bacağına bağlanacak. Kırmızı kablo ise LED’in kısa bacağından Eksi – (GND) ucuna bağlanacak.
LED Direnç Hesaplama

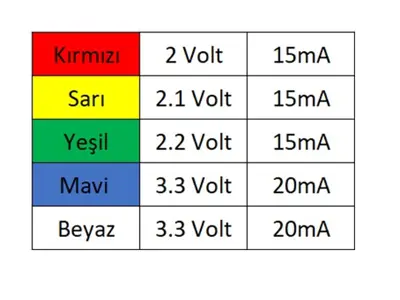

Işık yayan diyot kullanırken, direnç kullanmak gerekir demiştik. Peki, kaç ohm’luk direnç kullanmamız gerekiyor? Bu durum kullandığımız renge göre değişiyor.
Direnç =(Besleme Voltajı – Led Voltajı ) / Led Akımı
Yukarıdaki formüle göre;
1 – Mavi renk led için değerleri yerine koyarsak direnç= (5v-3.3v)/20mA
Direnç= 85 ohm çıkar. 85 ohm standart direnç olmadığı için 100 ohm kullanılabilir.
2 – Kırmızı renk led için değerleri yerine koyarsak direnç= (5v-2v)/15mA
Direnç= 200 ohm çıkar.
Eğer bu hesaplamaları yapmak istemiyorsanız, Arduino Projelerinizde 200- 300 ohm civarında bir direnç kullanmanız yeterlidir. Herhangi bir sorun çıkmayacaktır. Sadece bazı renklerde daha az ışık verecektir.
