Bu yazımızda, breadbord, devre tahtası, elektronik devre tahtası vb. isimler verilen elektronik devre oluştururken kullanacağımız en temel parçalardan biri olan breadboard’un (okunuşu = bredbord) yapısını ve breadboard kullanımını ele alacağız.
Breadboard Nedir?

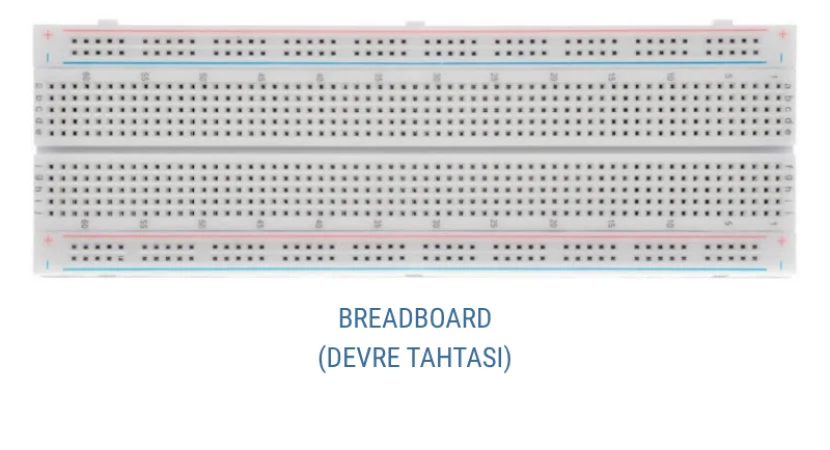

Breadboard, plastik bir kaplamanın içinde, iletkenlerle belirli bir düzende birbirine bağlı bir sürü küçük delik bulunan ekipmandır.
Breadboard kullanmak devre kurmayı kolaylaştırır. Çünkü devre elemanları ve kablolar birbirine lehimleme yapmadan kullanılabilir. Yanlış yapılan bir bağlantı hemen düzeltilebilir. Bir devre elemanı için en uygun konum ayarlanabilir. Devre elemanları lehimlenmediği için defalarca kullanılabilir ve devre kurmak için harcanan zaman azalır.
Özellikle ilk defa yaptığımız ya da kendi tasarladığımız bir devrenin, nasıl çalıştığını, istediğimiz sonuçları alıp alamadığımızı görmemiz için breadboard üzerinde çalışmak büyük kolaylık sağlar. Kurmak istediğimiz devreyi breadboard üzerinde kurup test ettikten sonra, istersek baskı devre, lehimleme gibi işlemleri yapabiliriz.
Breadboard’un İç Yapısı

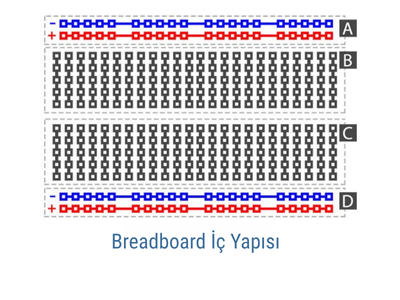

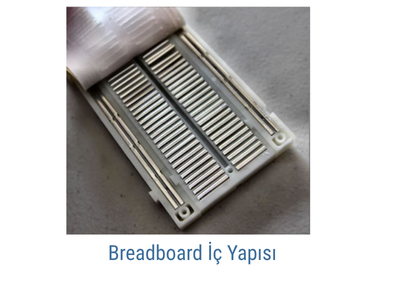

Yukarıdaki şekilde de görüldüğü gibi, devre tahtası birbirine bağlı iletkenlerden oluşuyor aslında. Böylece devre elemanlarının bacaklarını ve kablo uçlarını deliklerden soktuğumuzda devreyi birbirine bağlamış oluyoruz.
Kırmızı ve mavi (A – D)ile işaretli delikler, yatay olarak birbirine bağlıdır. Genellikle güç bağlantısı için kullanılırlar. Üzerinde + , – işaretleri vardır ve ince bir çizgiyle renklendirilmişlerdir.
Siyah(B – C) işaretli alanlar ise dikey olarak 5 li setler halinde birbirine bağlıdır.

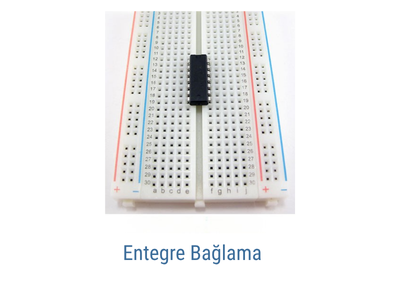

5’li gruplar arasında geniş bir boşluk vardır. Bunun nedeni, entegre devre elemanlarının bağlanmasını sağlamaktır.

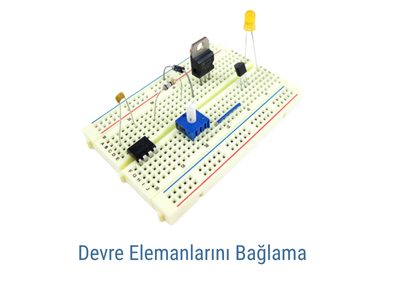

Devre Tahtasının üzerine devre nasıl kurulur?

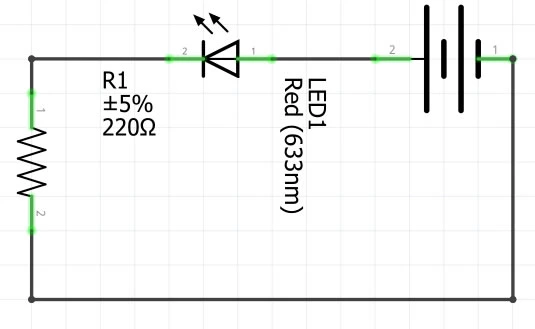

Öncelikle basit bir devre yapalım. Bu devre bir Led’i yakan devre olsun.

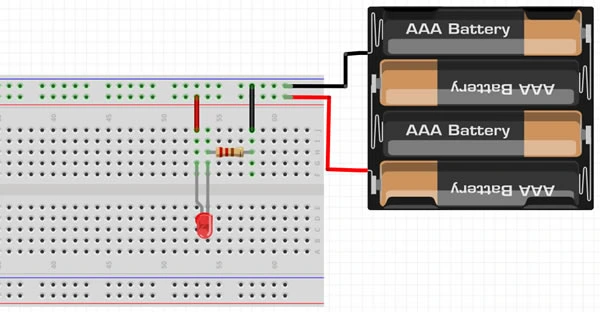

Bu devreyi, devre tahtası üzerine aşağıdaki gibi kurabiliriz.
Şekilde + uçtan gelen 5v, Led‘in uzun bacağının olduğu 5’li gruba bağlanıyor. Ardından LED’in kısa bacağı dirençle aynı 5’li gruba bağlanıyor. Direnç ise – (gnd) ucuna bağlanıyor. Böylece Led ve direnç üzerinden geçen akım devreyi tamamlıyor ve LED yanıyor.
